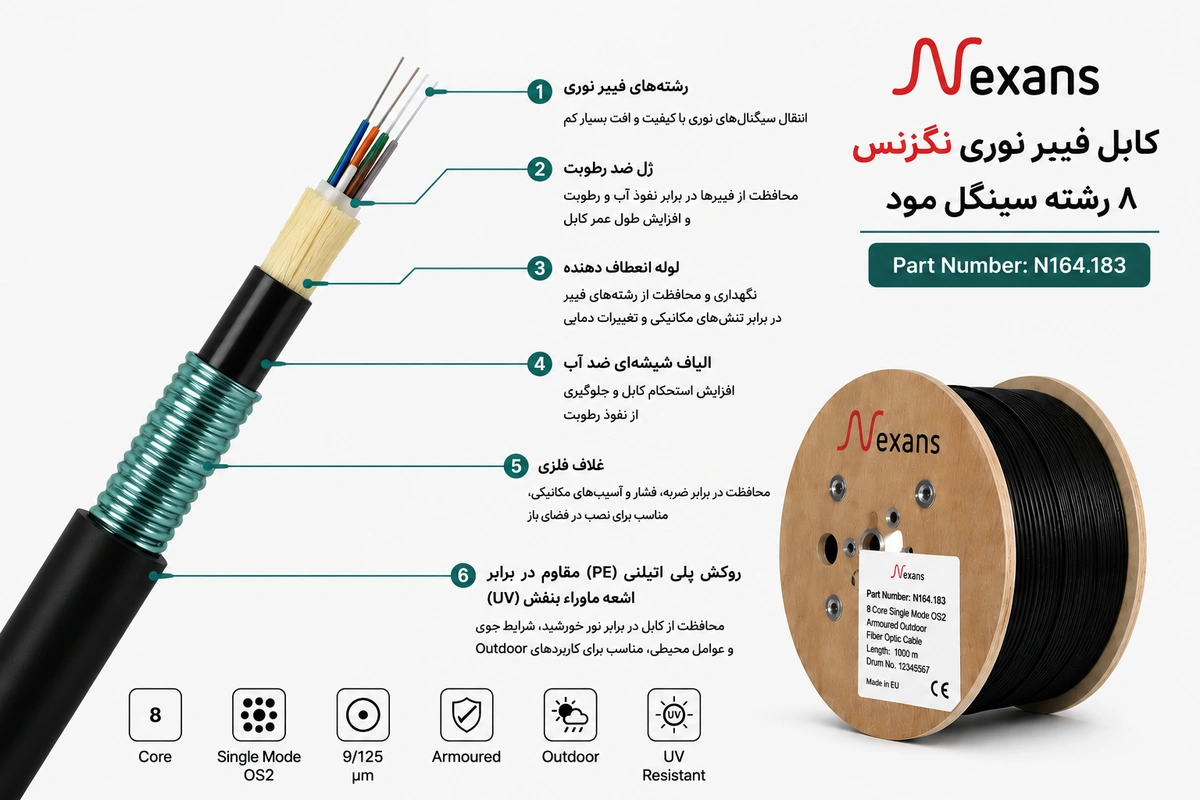

کابل فیبر نوری نگزنس 8 رشته (کور) سینگل مود
Part Number: N164.183
ساختار این نوع از کابل فیبر نوری نگزنس به گونه ای است که میتوان هم آن را در محیط بیرون (Outdoor) و به صورت دفنی استفاده کرد و هم در محیط داخلی (Indoor) و درون داکت به کار برد.این نوع از کابل فیبر نوری نگزنس دارای یک غلاف فلزی به صورت نوار دارای چین خوردگی است که انعطاف پذیر است و خاصیت ضد جوندگی را در کابل فیبر نوری نگزنس کامل میکند.درون این غلاف فلزی با یک لایه الیاف شیشه ای به عنوان عایق الکتریسیته پوشانده شده است.این کابل فیبر نوری نگزنس دارای روکشی با جنس پلی اتیلن سنگین (HDPE) است.
رشته های فیبر نوری درون لوله ای قرار داده شده اند که با ژل مایع پر شده است و به صورتی طراحی شده که به فیبرهای نوری امکان میدهد آزادانه و بدون صدمه دیدن خم شوند و انعطاف داشته باشند، به این محفظه لوله انعطاف دهنده (Loose Tube) گفته میشود. قطر هر کدام از رشته های فیبر نوری نگزنس 250µm است.سر بندی این فیبرها با اتصال پیگ تیل (Pigtail)های نگزنس انجام میشود.
کابل فیبر نوری نگزنس به دلیل وجود ژل محافظ درون لوله انعطاف دهنده (Loose Tube) و همچنین الیاف شیشه ای (Glass Yarn) ضد آب در ساختار آن کاملا ضد آب است.

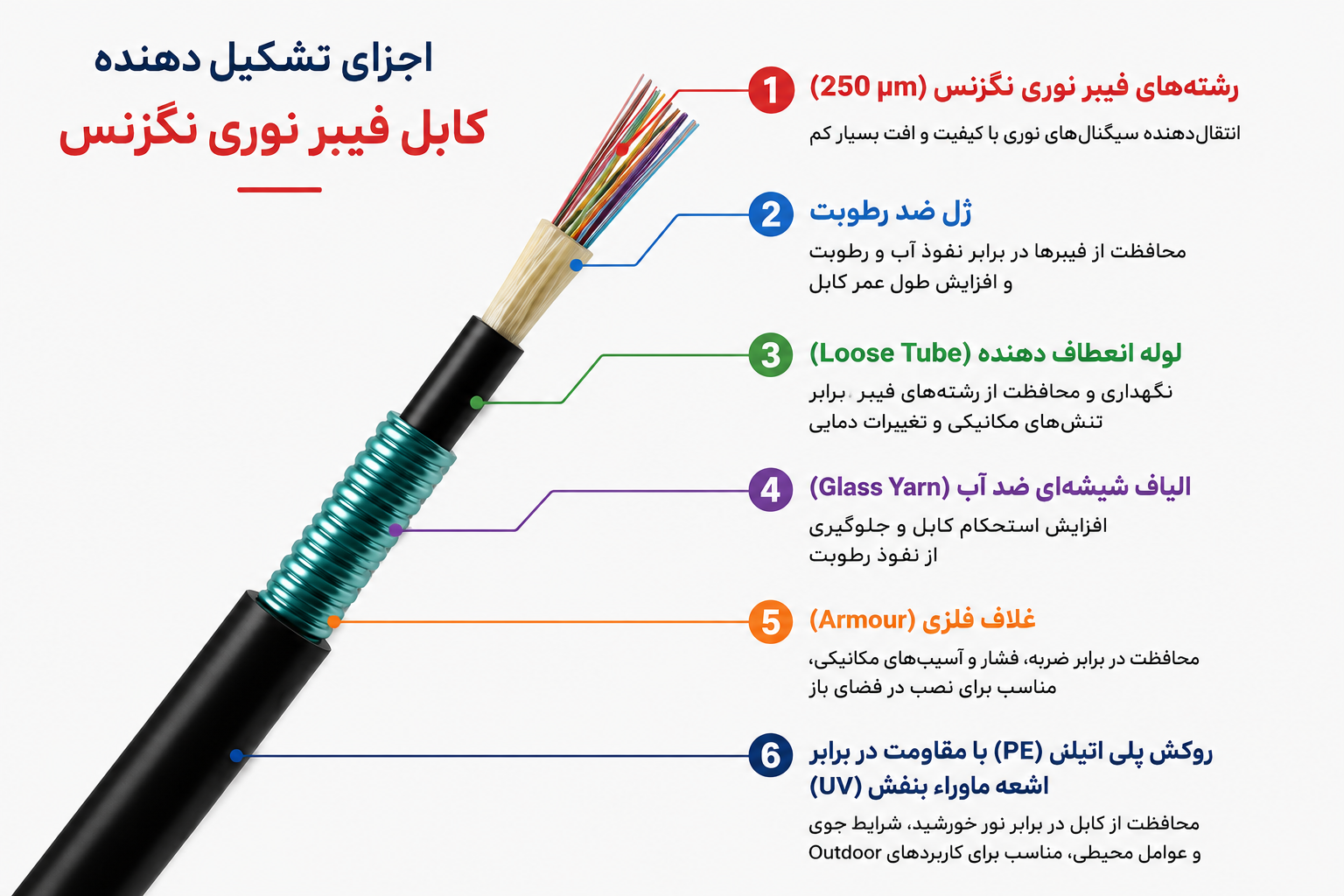

ساختار کابل فیبر نوری نگزنس :
راهنمای تصویر :
1- رشته های فیبر نوری نگزنس (250 um)
2- ژل
3- لوله انعطاف دهنده (Loose tube)
4- الیاف شیشه ای ضد آب (Glass Yarn)
5- غلاف فلزی
6- روکش پلی اتیلنی (PE) با مقاومت در برابر اشعه ماوراء بنفش (UV)
مشخصات
+ قابل نصب در داکت و یا به صورت دفنی به تنهایی
+ طراحی شده برای اتصال آسان پیگ تیل (Pigtail) به آن
+ طراحی لوله انعطاف پذیر (Loose Tube) مرکزی در آن
+ دارای غلاف فلزی انعطاف پذیر
+ دارای ساختار ضد آب(Water Proof) ، ضد جوندگی (Anti-Rodent) و ضد اشعه ماوراء بنفش (UV)
|
مشخصات ساختاری:
|
|
SM (G.652D)
|
نوع فیبر نوری
|
|
اندازه های ظاهری:
|
|
8
|
تعداد رشته (کور)های فیبر نوری
|
|
9.5mm
|
قطر خارجی کابل
|
|
100kg/km
|
وزن تقریبی
|
|
مشخصات مکانیکی:
|
|
100 ضربه با قدرت 3 N.m
|
مقاومت مکانیکی در برابر ضربات
|
|
300N/cm
|
مقاومت مکانیکی در برابر فشار(IEC 60794-1-E3)
|
|
450N
|
حداکثر نیروی کششی عملیاتی
|
|
1500N
|
حداکثر مقاومت در برابر نیروی کششی
|
|
مشخصات کاربردی:
|
|
200.0mm
|
حداقل شعاع خمش در حرکت
|
|
140mm
|
حداقل شعاع خمش در حالت سکون
|
|
-30… 60°C
|
محدوده دمای مجاز انبار
|
|
-20… 60°C
|
محدوده دمای مجاز قابل کار کردن
|
|
0.. 40°C
|
محدوده دمای مجاز محیط نصب
|
